Водяная система Maltech M5

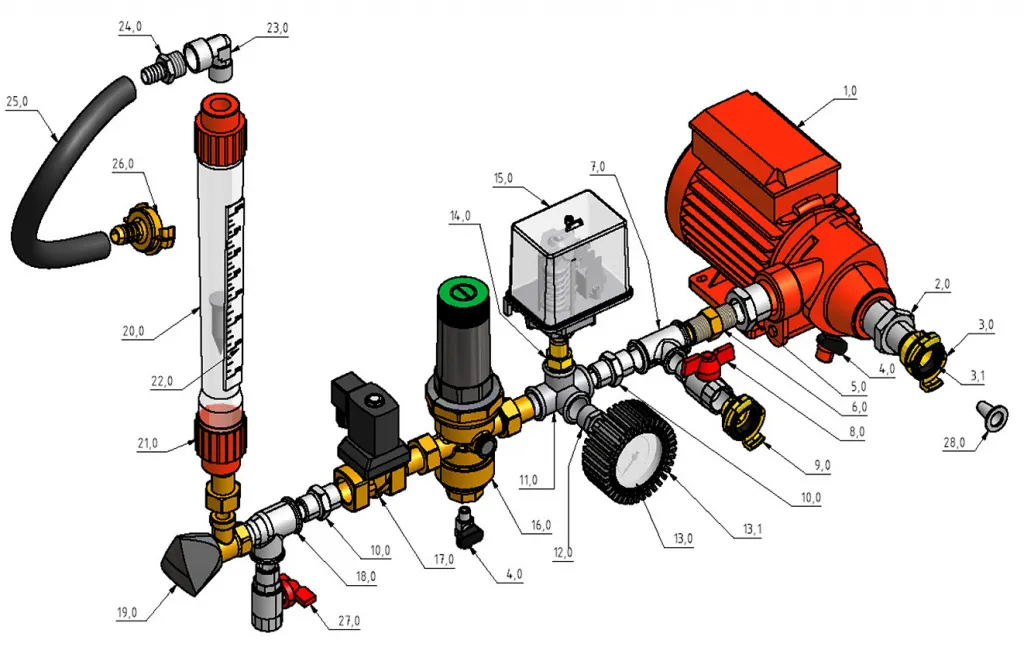

Схема 1 Рама штукатурная станция Maltech Mixy

* Первая цифра в номере - номер схемы, вторая - номер детали на схеме

№ на схеме	Арт. производителя	Наименование
1	81010001	Водяной насос Ondina 50T
2	68080565	Штуцер 3/4" - 1"
3	36002003	Гека внутр.рез. 3/4"
3.1	36005000	Уплотнение Гека соединения
4	68040001	Сливной кран водяного насоса 1/8"
5	68081564	Штуцер 1" - 1/2"
6	68088504	Штуцер 1/2"
7	68082040	Штуцер Т-образный 1/2"
8	68040004	Водяной кран 1/2"
9	36003002	Гека наруж.рез. 1/2"
10	68080004	Штуцер наруж.рез. 1/2"
11	68091004	Штуцер Т-образный 1/2" внутр.рез.
12	68081542	Штуцер 1/2" - 1/4"
13	68012005	Манометр 0-12 бар
13.1	68012011	Кожух защитный для манометра
14	68080543	Штуцер 3/8" - 1/2"
15	68010002	Реле давления PS3
16	68011004	Редуктор давления D06-F 1/2"
16.1	68011011	Фильтр сетчатый для D06-FN
16.2	68011901	Фильтр для D06-F/D06-FN
16.3	68011902	Уплотнение для D06-F/FN
16.4	68011990	Ключ для D06-F/D06-FN "MALTECH"
17	68030142	Электромагнитный клапан 6213 1/2" 42В
17.1	68030912	Катушка 42В для клапана 6213
17.2	68030951	Набор мембран (ремкомплект) для клапана 6213
17.3	68030990	Разъем катушки клапана 6213
18	68090424	Штуцер Т-образный 1/2" наруж.рез. - 1/4" внутр.рез. - 1/2" внутр.рез.
19	68031000	Вентиль регулировки расхода воды 1/2"
20	68020100	Расходомер воды 100-1000 л (в сборе)
20.1	68020101	Колба расходомера воды 100-1000 л
21	68020102	Держатель расходомера воды, красный, ABS
22	68020103	Поплавок расходомера воды
23	68084514	Штуцер 90гр внутр.рез. - наруж.рез. 1/2"
24	68095004	Штуцер наруж.рез. 1/2" - 14
25	24041036	Шланг 1/2" (360 мм)
26	36001002	Гека патрубок 1/2"
27	68040002	Сливной кран расходомера 1/4"
28	68020990	Фильтр сетчатый конусный
